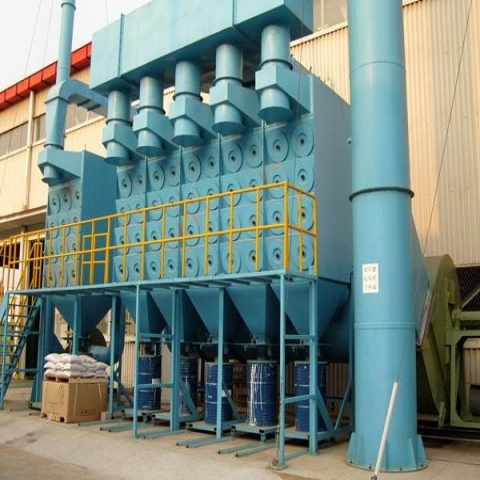

新疆天鑫京润环保科技有限公司生产的新疆滤筒除尘器是一种的干式除尘设备，其结构设计围绕 “过滤 - 清灰 - 集尘 - 排气” 的核心流程展开，具有紧凑、、易维护等特点。以下从核心组成部分、各部件功能及结构特点进行详细分析：
一、核心组成部分
新疆滤筒除尘器的结构可分为主体框架、过滤系统、清灰系统、进气 / 排气系统、灰斗及排灰装置六大核心模块，各部分协同工作实现粉尘分离。
1. 主体框架
结构形式：通常为钢结构或焊接框架，用于支撑整个新疆滤筒除尘器的滤筒、清灰装置、灰斗等部件，确保设备在负压或正压工况下的稳定性。
设计特点：根据处理风量和安装场景设计框架尺寸，小型新疆滤筒除尘器可采用一体化箱体，大型新疆滤筒除尘器则采用模块化组合，便于运输和现场安装。
2. 过滤系统（核心功能区）
过滤系统是新疆滤筒除尘器的 “心脏”，负责捕捉含尘气体中的粉尘，核心部件为滤筒。
新疆滤筒除尘器的滤筒结构：
由滤料、支撑骨架、端盖组成，呈圆柱形或扁形。
滤料通过折叠工艺制成，大幅增加过滤面积，提升除尘效率。
安装方式：
常见有垂直吊装、水平布置、斜插式，其中斜插式便于清灰时粉尘下落，减少二次吸附。
滤筒与新疆滤筒除尘器法兰通过密封垫连接，确保含尘气体无短路泄漏。
3. 清灰系统
用于清除滤筒表面附着的粉尘，避免滤料堵塞，维持设备阻力稳定，主要由脉冲阀、喷吹管、控制仪组成。
脉冲阀：接收控制仪信号后，瞬间释放压缩空气，是清灰动力源，多采用电磁脉冲阀。
喷吹管：位于滤筒上方，管上开有精准的喷吹孔，压缩空气通过喷吹孔形成高速气流，反向冲击滤筒表面，使粉尘脱落。
控制仪：通过设定脉冲间隔和喷吹时间，控制脉冲阀有序工作，可实现离线清灰或在线清灰（。
4. 进气 / 排气系统
进气系统：
含尘气体通常从新疆滤筒除尘器下部或侧面进入，部分新疆滤筒除尘器设计有导流板，使气体均匀分布到各滤筒周围，避免局部滤筒负荷过高。大颗粒粉尘可在进气口处通过重力预分离，落入灰斗，减少滤筒过滤压力。
排气系统：
净化后的气体经滤筒过滤后，从新疆滤筒除尘器顶部或侧面的出风口排出，出风口通常安装风机。
部分新疆滤筒除尘器在出风口设置监测口，用于检测排放浓度。
5. 灰斗及排灰装置
灰斗：位于设备底部，呈锥形或方形，用于收集清灰时脱落的粉尘及预分离的大颗粒粉尘，内壁通常做光滑处理，防止粉尘堆积。
排灰装置：
常见有星型卸料器、螺旋输送机、刮板输送机等，将灰斗中的粉尘连续或间歇排出，同时保证灰斗的气密性。
小型新疆滤筒除尘器可简化为手动闸板阀，定期人工排灰。
二、结构特点总结
紧凑：滤筒折叠设计大幅缩小设备体积，同等处理量下，占地面积仅为布袋除尘器的 1/3-1/2，且过滤效率可达 99.9% 以上，适合空间受限场景。
模块化设计：滤筒、清灰组件等可独立更换，维护方便，减少停机时间。
适应性强：通过更换不同材质的滤筒，可处理粉尘类型包括面粉、金属粉尘、焊接烟尘、水泥尘等。
低阻力运行：滤料表面多做覆膜处理（如 PTFE 覆膜），粉尘剥离性好，设备阻力稳定，能耗低于传统布袋除尘器。
三、应用场景对结构的影响
工业车间：多采用小型立式新疆滤筒除尘器，结构紧凑，便于移动或壁挂安装，清灰系统简化。
锅炉 / 窑炉除尘：需设计耐高温滤筒和离线清灰系统，灰斗容积更大，排灰装置需适应高温粉尘。
焊接烟尘治理：常采用移动式新疆滤筒除尘器，进气口设计柔性吸臂，可精准捕捉焊接点烟尘，结构更轻便。
综上，新疆滤筒除尘器的结构设计以 “过滤、便捷清灰、稳定运行” 为核心，通过各部件的协同优化，满足不同工况下的除尘需求，是近年来替代传统新疆布袋除尘器的重要设备类型。有需要欢迎联系我们！
